Montaggio dell'impugnatura inferiore
1. Inserire i manici inferiori destro e sinistro nelle fessure dell'alloggiamento del tosaerba. Assicurarsi che il bottone del perno di bloccaggio sia fissato in posizione.

Montaggio dell'impugnatura superiore

1. Incastrare l'impugnatura superiore e le impugnature inferiori con i pomelli ad alette su entrambi i lati del gruppo dell'impugnatura.
2. Fissare il cavo al telaio dell'impugnatura con i fermacavi in dotazione.
3. Allentando le due maniglie ad alette, l'impugnatura può essere piegata per essere riposta facilmente.

Assicurarsi che il cavo di alimentazione non rimanga incastrato tra le sezioni pieghevoli.


Montaggio del sacco di raccolta dell'erba

Il tosaerba viene fornito con un sacco di raccolta dell'erba privo di attrezzi.
1. Inserire la maniglia del sacco di raccolta dell'erba nelle fessure del coperchio superiore del sacco. Inserire la maniglia del sacco di raccolta dell'erba nelle fessure del coperchio superiore del sacco di raccolta dell'erba. Assicurarsi che scatti saldamente in posizione.
2. Fissare le aste di supporto metalliche nella posizione di fissaggio su entrambi i lati della base di raccolta dell'erba.

3. Sul fondo del sacco di raccolta dell'erba è presente un foro per appenderlo, se necessario.


Inserimento della batteria

1. Assicurarsi che la batteria sia completamente carica. Assicurarsi che la batteria sia completamente carica.
2. Sollevare il coperchio del vano batteria sul piatto del tosaerba.
3. Allineare le guide di supporto situate all'interno del vano batteria con le guide del pacco batteria, quindi inserire il pacco batteria nel vano.
4. Spingere il pacco batteria finché non si sente un "clic".
5. Inserire la chiave di isolamento nei fori della chiave situati nel vano batteria.
6. Chiudere il coperchio del vano batteria.

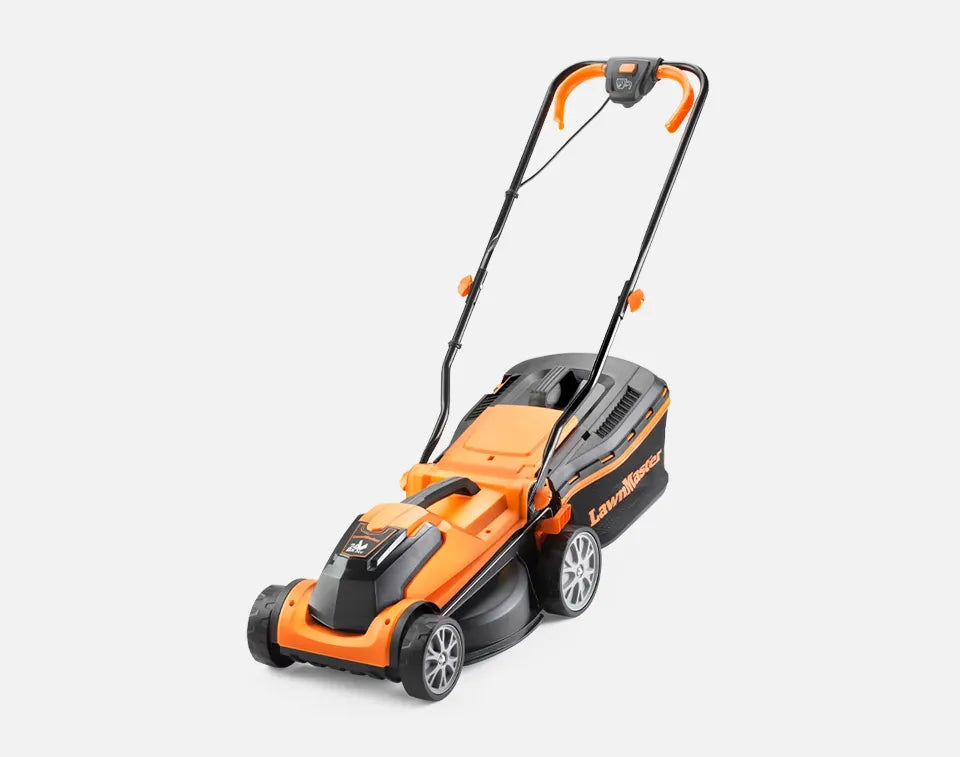

NOTA: Il tosaerba a batteria LawnMaster MX 24V 34cm è dotato anche di un tappo per il mulching per quando si desidera depositare l'erba tagliata sul prato, anziché raccoglierla nel sacco dell'erba. Il tappo mulching deve essere rimosso se si utilizza il sacco di raccolta durante la rasatura.


Installazione del tappo mulching

1. Sollevare la protezione del deflettore e staccare il sacco di raccolta dell'erba.
2. Sollevare e tenere sollevata la protezione del deflettore con una mano.
3. Con l'altra mano afferrare la spina del mulching dalla sua impugnatura verticale e inserire la spina nello scivolo di scarico posteriore. Assicurarsi che il fermo di bloccaggio scatti in posizione.
4. Rilasciare la protezione del deflettore in posizione durante il funzionamento.
