Montaggio dell'impugnatura inferiore

1. Rimuovere i pomelli ad alette preinstallati dall'alloggiamento del tosaerba.
2. Inserire l'impugnatura inferiore nel bullone dell'alloggiamento del tosaerba. Assicurarsi che le marcature su entrambi i lati siano rivolte verso l'alto. Regolare le impugnature inferiori nella posizione di funzionamento desiderata. Sono possibili tre posizioni.
3. Collocare la rondella in dotazione sul bullone, quindi il pomello ad alette. Ruotare le manopole in senso orario per serrare.

Montaggio dell'impugnatura superiore

1.Allineare l'impugnatura superiore e quella inferiore. Allineare la maniglia superiore e quella inferiore e fissarle con i pomelli ad alette, le rondelle e i bulloni. Ruotare le manopole in senso orario per stringere.
2. Sono possibili due posizioni in altezza. Scegliete quella più adatta a voi.
3. Fissate il cavo di comando al telaio della maniglia con i fermacavi in dotazione.

Montaggio del sacco di raccolta dell'erba

Il tosaerba viene fornito con un sacco di raccolta dell'erba privo di attrezzi.
1. Inserire la maniglia del sacco di raccolta dell'erba nelle fessure del coperchio superiore del sacco. Inserire la maniglia del sacco di raccolta dell'erba nelle fessure del coperchio superiore del sacco di raccolta dell'erba. Assicurarsi che scatti saldamente in posizione.
2. Fissare le aste di supporto metalliche nella posizione di fissaggio su entrambi i lati della base di raccolta dell'erba. Assicurarsi che i manicotti di bloccaggio laterali siano fissati correttamente sul telaio di supporto metallico

3. Sul fondo del sacco di raccolta dell'erba è presente un foro per appenderlo, se necessario.


Inserimento della batteria

1. Assicurarsi che lebatterie siano completamente cariche. Assicurarsi che le batterie siano completamente cariche.
2. Sollevare il coperchio del vano batterie sul piatto del tosaerba.
3. Allineare le guide di supporto situate all'interno del vano batterie con le guide sulle batterie, quindi inserire le batterie nel vano.
4. Spingere le batterie finché non si sente un "clic".
5. Inserire la chiave di isolamento nei fori della chiave situati nel vano batterie.

6. Chiudere il coperchio del vano batteria.

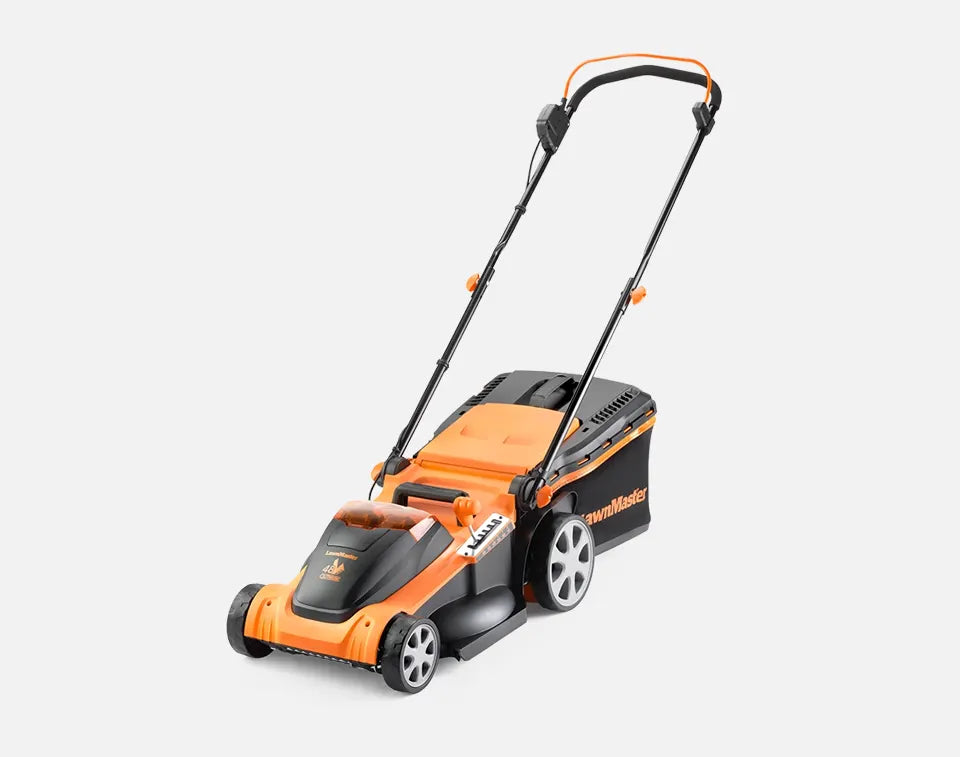

NOTA: Il tosaerba a batteria LawnMaster MX 48V 41 cm è dotato anche di un tappo per il mulching per quando si desidera depositare l'erba tagliata sul prato, anziché raccoglierla nel sacco dell'erba. Il tappo mulching deve essere rimosso se si utilizza il sacco di raccolta durante la rasatura.


Installazione del tappo mulching

1. Sollevare la protezione del deflettore e staccarla. Sollevare la protezione del deflettore e staccare il sacco di raccolta dell'erba.
2. Sollevare e tenere sollevata la protezione del deflettore con una mano.
3. Con l'altra mano afferrare il tappo mulching dall'impugnatura verticale e inserirlo nello scivolo di scarico posteriore. Assicurarsi che il fermo di bloccaggio scatti in posizione.
4. Rilasciare la protezione del deflettore in posizione durante il funzionamento.
